粘钢胶怎么配比,怎么用

2023-01-30

粘钢胶
产品类型：结构加固补强材料
产品名称： 粘钢胶
产品特征： 建筑结构胶为溶剂类、双组份、内聚反响型结构补强材料。甲组份和乙组份分别贮存，运用时依照甲组份：乙组份=2：1的比例充分混合均匀即可。具有不影响建筑物运用空间，不改动结构件外型，联接处受力均匀，内聚、粘结和剪切强度较高，耐老化，及疲惫功用优异等特征。在同一工程中，根据施工习气粘钢胶和植筋胶具有互相通用性。品种齐全，特有低温(-5 ~ -10℃)情况下可正常固化的冬期结构胶，保证冬季正常施工。 首要技术功用目标

组 份 甲、乙双组份 耐温性（℃/Mpa） 80/18
胶体自身强度 （Mpa） 抗压 70 混合后密度（g/cm） 1.4 ~ 1.6
抗拉 20 引荐比例（重量比） 甲：乙=2：1
弹性模量 1.2x10? 操作温度（℃） -5 ~ 40
钢-钢粘结强度 （Mpa） 抗剪 22 操作时间（min） 20 ~ 40
拉伸 35
钢-砼粘接强度 C60混凝土损坏 固化时间（h） 25℃ 3 ~ 6
5℃ 12~36
90天耐湿热老化钢—钢抗剪强度下降百分率<10% 耐水性（100℃煮） （h/Mpa） 72/16
该产品各项功用目标均符合《混凝土结构加固规划标准》（GB50367-2006）中A级胶要求

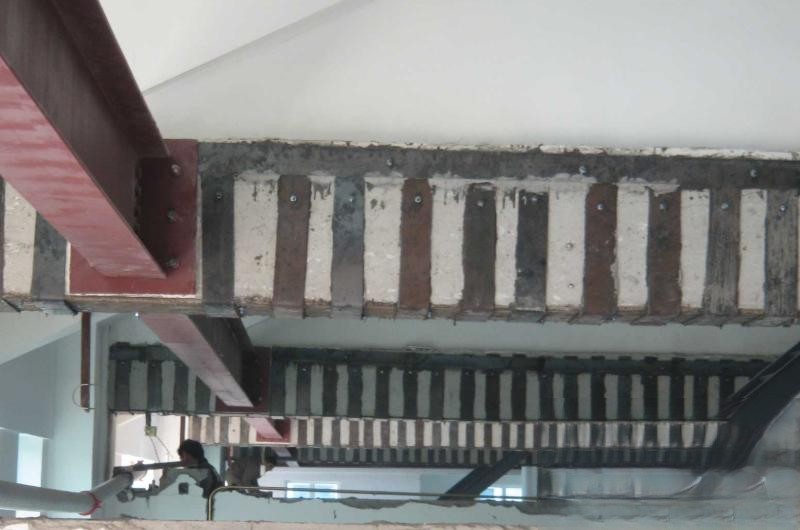

工艺流程： 混凝土和钢板表面处理→胶体制造→ 粘结→ 加压固定→ 钢板表面防腐处理 运用阐明
1. 配胶：现将建筑结构胶的甲、乙两组份分别搅匀后，再依照甲组份：乙组份=2：1 （重量比）的比例混合搅拌均匀，即可运用。
配胶注意事项
（1） 温度较低时，要将甲、乙组份在60-80℃的温水锅（桶）中温化，以下降其粘度。（2） 甲、乙组份要分别用容器取得，先取甲组份2份放入准备好的容器中，再取乙组份1份放入，搅拌均匀。 2. 粘钢：将被粘结钢板的粘结面处理洁净，在单调环境下将胶涂匀，触摸、压下、固定粘结物。 3. 固化：本品适宜在60℃以下施工环境运用，常温下初凝时间1.5小时。常温一天完全固化，负温、湿润环境下也能固化，固化时间恰当延伸。
施工要害
施工前应根据环境、温度、工艺等概括情况试验调制最佳配方。用金刚片打磨混凝土表面，直至暴露沙石新面层，再将尘土清洗洁净。钢板表面铲除油污，再打磨粗糙并清洗。混凝土和钢板每间隔500~1000mm钻孔，粘上钢板后用螺栓固定加压。
包装、参看用量以及贮存期
甲：20kg/桶 乙：10kg/桶 25℃ 混凝土基面平整 5~7kg/㎡ 保质期：十二个月

本文网址：http://www.haojiagu.cn/news/company/541.html
